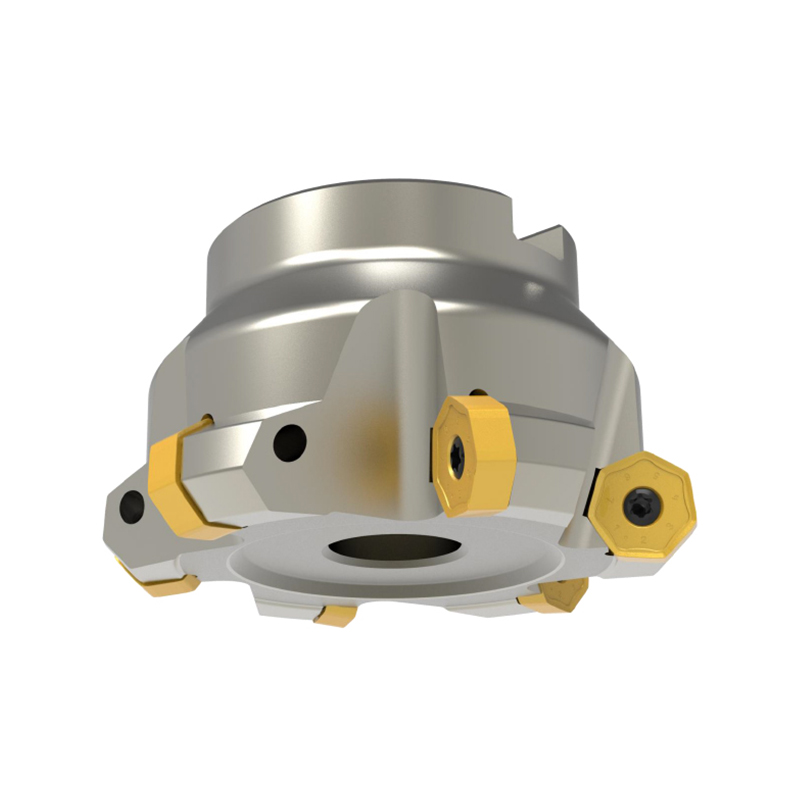

SÉRIE QN: CFM45QN-07S Fresa de facear

FRESADORA DE FACE; Kr=45°

Contate agora

ANTERIOR:Série QN: CFM45QN-09 Fresa de facear
PRÓXIMO:Série QN: CFM45QN-07 Fresa de facear

RECURSO
INVESTIGAÇÃO

RECURSOS

Cortador DIA φ40～φ160mm
A lâmina é do tipo de 14 arestas de dupla face, o que é econômico
Suitbale para aço, aço inoxidável, ferro fundido etc.

MODELO		DIMENSÃO MM						CONNE CTOR	KG	INSERIR
MODELO		D	DC	dl	H	ap		CONNE CTOR	KG	INSERIR
CFM45QN-340A16R-07S	3	40	50	16	40	4	0	A	0.5	QNGX 07 QNKX 07 QNMX 07
CFM45QN-450A22R-07S	4	50	60	22	45	4	0	A	0.5
CFM45QN-550A22R-07S	5	50	60	22	45	4	0	A	0.5
CFM45QN-563A22R-07S	5	63	73	22	45	4	0	A	0.8
CFM45QN-663A22R-07S	6	63	73	22	45	4	0	A	0.8
CFM45QN-680A27R-07S	6	80	90	27	50	4	0	A	1.5
CFM45QN-780A27R-07S	7	80	90	27	50	4	0	A	1.5
CFM45QN-7100B32R-07S	7	100	110	32	50	4	0	B	2.7
CFM45QN-8100B32R-07S	8	100	110	32	50	4	0	B	2.7
CFM45QN-8125B40R-07S	8	125	135	40	63	4	0	B	4.3
CFM45QN-10125B40R-07S	10	125	135	40	63	4	0	B	4.3
CFM45QN-9160C40R-07S	9	160	170	40	63	4	0	C	6.5
CFM45QN-12160C40R-07S	12	160	170	40	63	4	0	C	6.5

◎Cabeça de corte padrão sem refrigeração interna; inserções a serem encomendadas separadamente

◎-S CORTADORA EQUIPADA COM PARAFUSO M4

◎CORTE COM INSERIROS MODELO série QNKX, somente para ranhura tipo MS.

INSERIR	FORMA							INTRODUÇÃO			INSERIR PÁGINA
								• Lâmina de montagem plana • 14 lâminas de dupla face • Ângulo de declinação principal de 45° • Profundidade máxima de corte 4,0 mm			B37



INSERIR MODELO	DIMENSÃO MM					NOTA					PARAFUSO/ CHAVE
	1	d	b	s	r	CT5320	CT5420	CT7320	CT7420	CT8420
QNGX 070508N-M	6. 98	14.5	—	5.4	0.8	•	•	•	•	•	CSG4013-P CTS15W-P
QNGX 070508N-MW			1.1			•	•	•	•	•
QNKX 070508N-MS			—			•	•	•	•	•

INSERT

FORMA

INTRODUÇÃO

INSERIR PÁGINA

• Inserção de fresagem de 14 canais de dupla face

• Lâmina de montagem plana

B123

INSERIR MODELO

BORDA

LONGO

DIMENSÃO MM

NOTA

CT5320

CT5420

CT7320

CT7420

CT8320

CT8330

CT8420

QNMX 070508-ML

14.5

6. 47

5.0

0.8

•
